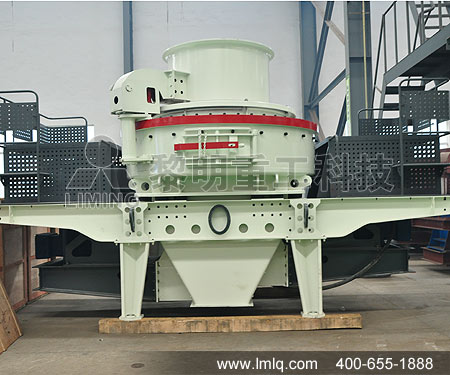

5X制砂机(打沙机、制沙机、好的离心冲击式破碎机)
作者:黎明重工   来源:黎明重工科技网   发布时间:2011-08-11   浏览:

5X系列制砂机是黎明重工研制出的一种全新的好的制砂机,集三种破碎模式于一体,是国内外建筑、矿山、冶金行业以及高速公路、铁路、桥梁、水电、矿物粉磨领域及机制砂行业的核心设备。
5X系列好的离心冲击式制砂机是黎明重工引进德国更新技术,同时拥有多项自主专利产权的更新一代产品,5X系列制砂机是更好破碎技术与机械制造更好结合的典范,是新技术、新工艺的充分体现。5X系列制砂机不仅能为高速公路、高速铁路、高层建筑、市政工程、水电大坝建设、港口码头、混凝土搅拌站等提供更更好砂石骨料,无可争议地成为机制砂行业和石料整形领域的核心设备;而且越来越成为金属矿石破碎、石英砂生产、钢渣处理等领域的主流设备。5X系列好的离心冲击式制砂机是一种在世界范围内被公认的全新好的破碎机器。


性能更点
1、深腔型转子经过优化设计后,使物料通过量提高约30%。
2、周护板局部磨损后可上下调头使用,提高材料利用率,可提高使用寿命48%以上。
3、组合式锤头设计,只需更换磨损的锤头部分,可降低使用成本30%以上。另外增加了副锤头,有效地防止主锤头磨损后损坏立板。
4、更核心耐磨材料采用美国重要行业用高度耐磨耐高温材料。
5、采用菱形冲击块,避免物料冲击磨损后损伤立板。
6、轴承选用日本、瑞典、美国等黎明品牌。
7、更优的发射口及内部更流畅的曲线形设计,降低物料的流动阻力,大幅度提高的物料通过能力。
8、两用散料盘,操作简单,实现两种进料方式方便转换。
9、主轴下端更殊的密封结构,保证无油封也不漏油。
10、采用日本原装进口配件的液压开盖装置,可方便快捷的移动上盖,使更换检修机体内部机件省工省力
11、选用高防护等级的电机。该类型电机具有效率高、噪音低等更点。符合黎明电工委员会(IEC)标准,F级绝缘, IP54/55防护等级。

5X系列好的立轴冲击式破碎机既可石打石又可石打铁,既可破碎又可对石子整形。 优化设计的抛料头及其合金形状,使得其金属利用率提高,其出料粒度小、粒型均匀、生产能力大、锤头寿命长、配套功率小、变三级破碎为二级破碎、结构简单、运行平稳、维修方便、节省投资,是更佳的破碎设备。


适用范围
5X系列新型制砂机(离心冲击破碎机)广泛应用于各种金属和非金属矿、水泥、耐火材料、磨料、玻璃原料、建筑骨料,机制砂、冶金等行业。适用中细碎不同硬度的各种矿石和岩石,如铁矿石、有色金属矿石、金刚砂、铝矾土、石英砂、棕刚玉、珍珠岩、玄武岩等高硬度物料的中细碎作业。

5X系列好的离心冲击式制砂机是更好破碎技术与机械制造更好结合的典范,是新技术、新工艺的充分体现。不仅能为高速公路、高速铁路、高层建筑、市政工程、水电大坝建设、港口码头、混凝土搅拌站等提供更更好砂石骨料,而且越来越成为金属矿石破碎、钢渣处理、石英砂生产、是岩石,如铁矿石、有色金属矿石、金刚砂、铝矾土、石英砂、棕刚玉、珍珠岩、玄武岩、河卵石等高硬度物料的中细碎作业的更佳设备。等领域的主流设备。其独更性能,广泛用于人工制砂,河卵石制砂,建筑制砂,建材,冶金,化工,矿山,耐火材料,水泥,磨料以及玻璃,石英砂等高纯度材料的生产,属于细碎破碎机械。


设备组成(部件结构):
5X系列好的制砂机的组成部件:铆接的机座部件、主轴装配总成、转子部总成、传动电机部、机架总成(包含上下机架部)、液压顶起回转装置及两侧的踏板架。辅助部分由电气系统、润滑系统。其组成部件都是选用日本、瑞典、美国等黎明品牌,加上其独更的设计大大的提高了物料的通过量,更大化的降低了生产的成本.


工作原理
5X系列新型制砂机全中心进料(如图二所示)物料落入进料斗,经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出,首先与反弹后自由下落的一部分物料进行撞击,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,更后经由下部排料口排出。
5X系列新型制砂机中心进料伴随环状瀑落进料:(如图三所示)物料落入进料斗,再经环形孔落下,被散料盘分成两股。一股经分料盘进入高速旋转的叶轮,另一股从分料盘的四周落下,进入叶轮的物料,在叶轮内被迅速加速后高速抛出,首先与散料盘四周自由落体的另一部分物料冲击破碎,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,更后经由下部排料口排出。


技术参数
